振動速度傳感器VS-264x40.0mV/mm/s

anhuiwanlong安徽萬瓏電氣轉速變送器HZS-04-9A-A3-B1-C3-D2-EX-F29米系統Ф25mmQBJ-3800XL-A04汽輪機安全監測保護裝置振動探頭\TM502E-EX1-R020-01-5-000；要求：設備規格：0-20mm/s，24VDC,輸出：4-20ma；過程接口：M8X1.25外螺紋，線纜長度15米 振動前置器HL911-05A-03-A12-B50-C00霧化器軸振動變送器HZD-Z-7A-SF品牌安徽萬瓏電氣液位傳感器CWQ-01-200～+200mm二線制一體化振動變送傳感器JX5632-V-25-(1/4-28)-50軸振動正裝探頭SC-3103-A00-B12-C05-D02-E00一體化振動傳感器0-20mm/s兩線制4-20mAM10×1.0測振動探頭HD0180-A07-B06-C15-D20M8×1.25HZD-B-8B-A2-SH一體化振動變送器軸向位移變送器探頭WT-DMB-0180-A07-B00-C09-D10品牌萬瓏電氣壓電一體化振動變送器SCV-YT20BDC24V-10~40mm0~100℃0~20mm/s三參數組合探頭安徽萬瓏電氣

主要適用于電力、鋼鐵、軌道交通、建材、化工等領域，對各類旋轉機械的軸瓦振動（振動）、軸振動（相對振動）進行連續監視和測量。抗干擾能力強，性能穩定、安全可靠。安徽萬瓏電氣

應用領域：

旋轉機械軸系的位移、振動、轉速、膨脹、偏心、油膜厚度的在線監測，產品的機械尺寸、厚度、表面不平度檢測。工業過程自動化的限位、計數及其它精密控制，可在石化、冶金、鋼鐵、電力、航空航天、制藥、機械制造等行業廣泛應用。

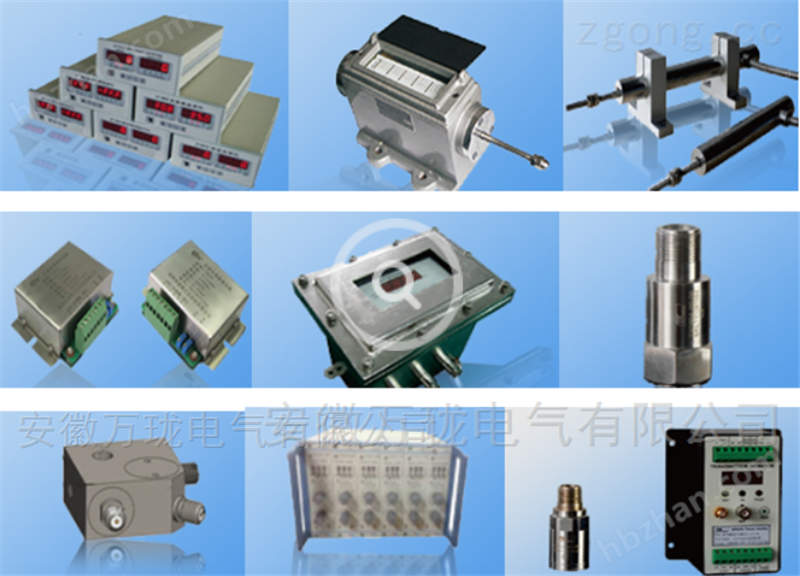

安徽萬瓏電氣傳感器(探頭 測振儀,振動監測儀,狀態監測系統,振動傳感器,軸向位移監測,轉速監測儀,振動位移溫度液位變送器,結構試驗,振動儀表,轉速傳感器變送器）

傳感器配接，將振動變送器測量電路與電渦流位移傳感器的前置放大器電路集成，主要用于汽輪機、水輪機、壓縮機、鼓風機、泵等多種旋轉機械的軸向位移及脹差，同時具有標準的4～20mA電流輸出。監測

監測旋轉機械轉子的軸向位置或相對熱膨脹。

測量參量

轉子相對于軸瓦的位置位移量。

機組類型

各種滑動軸承的旋轉機械。如汽輪機、壓縮機、電機、風 機、泵等。 為直接與DCS、PLC接口提供一種簡便的方式監測旋轉機械轉子的軸位移。對主機、輔機設備如汽輪機、壓縮機、風機、泵、電機等進行軸位移實時監測，能真正起到對這類設備進行保護。它測量準確、穩定可靠，抗干擾性能強。可接收裝在現場的電渦流傳感器信號，并把它轉換成4～20mA標準信號輸出，可廣泛使用于電力、冶金、石化和造紙行業等大型旋轉機械（如汽輪機、壓縮機、電機、風機、泵等）的軸向位移、相對熱膨脹的測量和保護控制，是計算機數據采集系統的佳配套產品。

安裝方向 V H 安裝角度 90°±2.5° 安裝方向 垂直方向 0°(180°)±2.5° 水平方向 T 90°±100° 通用 工作頻率 5Hz 5Hz 10Hz - -2 - A B C D E 020 040 075 0-20mm/s pk 速度峰值 100 0-40mm/s pk 0-75mm/s pk 0-100mm/s pk 位移峰峰值 P050 P100 P200 P300 0-50um pk-pk 0-100um pk-pk 0-200um pk-pk 0-300um pk-pk XX 特殊量程 R020 R040 R075 0-20mm/s rms 速度有效值 R100 0-40mm/s rms 0-75mm/s rms 0-100mm/s rms A:應用場所 R010 0～10mm/s rms R012 0～12.5mm/s rms R020 0～20mm/s rms R025 0～25mm/s rms R040 0～40mm/s rms R050 0～50mm/s rms R075 0～75mm/s rms R100 0～100mm/s rms 速度峰值量程 P010 0～10mm/s pk P012 0～12.5mm/s pk P020 0～20mm/s pk P025 0～25mm/s pk P040 0～40mm/s pk P050 0～50mm/s pk P075 0～75mm/s pk P100 0～100mm/s pk 01 M8×1.25-12 (標準規格) 02 M8×1-12 03 M6×1-12 04 M10×1-12 05 M10×1.25-12 06 M10×1.5-12 07 3/8-24UNFX1/2" 08 Integral 1/4"NPT 09 Integral 1/2"NPT

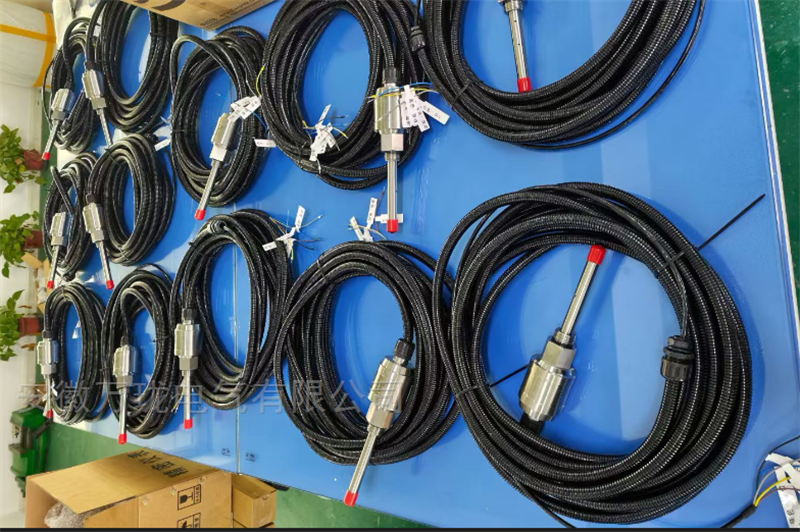

安徽萬瓏電氣系列振動位移傳感器、振動傳感器探頭規格直徑從Φ3~Φ60mm，大非接觸線性測量量程50mm，高溫型電渦流位移傳感器、振動傳感器探頭工作溫度可達 傳感器線性誤差小，測量高，溫度漂移系數小，互換性好，能長期穩定可靠地工作于惡劣環境中，廣泛應用于電力、石油、化工、冶金、鋼鐵、科研等領域的大型旋轉機械設備的監控保護。 品牌安徽萬瓏電氣

安徽萬瓏電氣系列軸振動位移/振動傳感器，探頭規格及線性量程:

  Φ3(0.5～０.８mm)、Φ4(1mm)

  Φ5(2mm)、Φ8(2mm)、 Φ10(3mm)、Φ11(4mm)、Φ14(4或5mm)、Φ16(6或７mm) Φ18(8mm)、Φ22(10mm)

  Φ25(12.７mm)、Φ32(12或14或16mm)、Φ36(18或20mm)

  Φ50(25mm)。

■-24V供電:-4~20V、-2～-18V輸出 。

■±12~15V供電:0-5V、0~10V、-5～5V   -10~+10V輸出。

■+24V供電:4-20mA、  1-5V輸出。

傳感器系統線性誤差小,測量高探頭/前置器溫漂系數小,探頭/延伸電纜/前置器互換性能好抗干擾力強,能穩定可靠地長期工作。 ■探頭結構多樣化，前置器可螺釘/導軌安裝。傳感器是一種非接觸式的線性化測量工具.具有長期工作可靠性好、測量范圍寬、靈敏度高、分辨率高、響應速度快、抗干擾力強、不受油污等介質的影響等優點,因此在大型旋轉機械在線狀態監測與故障診斷中得到廣泛應用. 系列電渦流傳感器系統由獨立的3mm;5mm;8mm;11mm;16mm;18mm;22mm;25mm;36mm;50mm;60mm等等各種探頭、延伸電纜和 前置器組成. 20V/mm~0.32V/mm的輸出使系統的線性范圍達0.1~65mm,由于具有這樣的線性范圍,可廣泛應用于往復式和旋轉式機械的振動、位移測量.較小的面積效應和寬廣的頻率響應,也可用于轉速和鍵相等測量.優良的技術性能可直接替換進口同類產品. 探頭參數選型請點擊參考此頁面 渦流傳感器規格有:

-24VDC供電-2—-18VDC或-4—-20VDC輸出；

+24VDC供電4——20mA輸出，1--5VDC輸出;

+-15VDC供電0—5VDC,-5—+5VDC，-10—+10VDC輸出，應用于石化、冶金、電力、鋼鐵、航空航天等大中型企業中，對各種旋轉機械的軸位移、振動、轉速、脹差、偏心、 油膜厚度等進行在線監測和安全保護，為精密診斷系統提供了全息動態特性； 非接觸測量，耐高溫，能在油、汽、水等惡劣環境下長期連續工作；線性范圍寬、動態響應好、抗干擾強，以高頻電渦流效應為原理的非接觸式位移傳感器。前置器內產生的高頻振蕩電流通過同軸電纜流入探頭線圈中，線圈將產生一個高頻電磁場。當被測金屬體靠近該線圈時，由于高頻電磁場的作用，在金屬表面上就產生感應電流，既電渦流。該電流產生一個交變磁場，方向與線圈磁場方向相反，這兩個磁場相互疊加就改變了原線圈的阻抗。所以探頭與被測金屬體表面距離的變化可通過探頭線圈阻抗的變化來測量。前置器根據探頭線圈阻抗的變化輸出一個與距離成正比的直流電壓。

是對引風機、送風機、/二次風機、磨煤機、給水泵、循環水泵、冷凝泵、空風機、空壓機、透平壓縮機、次輪箱等大型旋轉設備的瓦振、軸振、位移、轉速、烈度等指標的監測保護。安徽萬瓏電氣
